详细内容

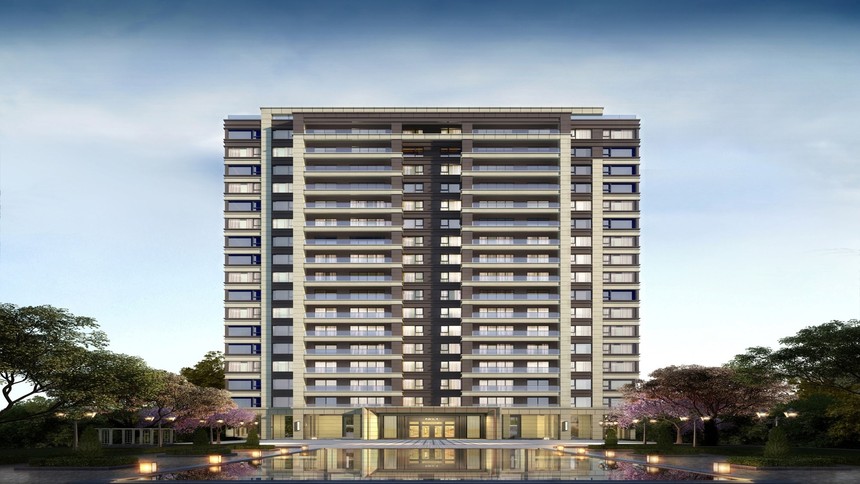

礼悦东方

一、项目工程概况:
?工程名称:礼悦东方


本工程位于永川区兴龙湖和顺大道曾家岩湾兴龙湖中学对面,总建筑面积84311.00,本次勘察的拟建物共有4#住宅楼、商业楼以及地下车库等工程组成,各拟建物设计使用年限均为50年。

结构形式为:地下车库部分为框架结构,主体塔楼部分为框架、剪力墙结构。结构设计使用年限为50年;抗震等级为四级,抗震设防烈度为:六度,结构安全等级为二级。地下室防水等级为二级(电设备房为一级),砌体施工等级为B级,主体结构环境类别为一类。

本工程主体为框架剪力墙结构,结构高度最高为71.1m,地下室层高3.7m。高层层高3.0m,洋房层高2.98m。梁最大跨度8m;现浇板厚为100mm-180mm;框架梁截面尺寸最大为400×900,200×1400;次梁截面尺寸普遍为200×500、300×600。墙柱混凝土强度等级为C30-C45,梁板混凝土强度等级为C30、C40。

外墙采用厚壁型烧结页岩空心砖,内隔墙分户墙采用烧结页岩空心砖。楼梯间隔墙采用烧结页岩空心砖,厨房卫生间周边墙体均用页岩空心砖砌筑(壁厚≥25mm)。管道井内采用烧结页岩多孔砖,废气井、油烟井及砖砌烟道采用耐火砖。

五方责任主体如下

建设单位:重庆昆翔誉棠房地产开发有限公司

设计单位:重庆市天开建筑设计事务所有限责任公司

地勘单位:重庆南江地质工程勘察设计院

监理单位:重庆和泰建设工程监理有限公司

施工单位:重庆建工第九建设有限公司


二、项目BIM建模标准建立

1.以建设单位提供的通过审查的有效图纸为数据来源进行建模;


2.图纸等设计文件;


3.总进度计划;


4.重庆市规范及标准;


5.其他特定要求;


6.根据设计文件参照的国家规范和标准图集为数据源进行建模;


7.根据设计变更为数据源来进行模型更新;

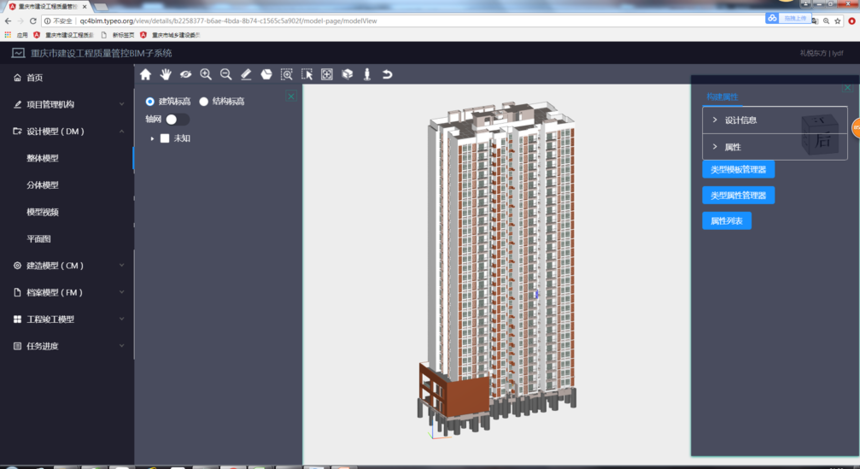

三、模型轻量化导入子系统

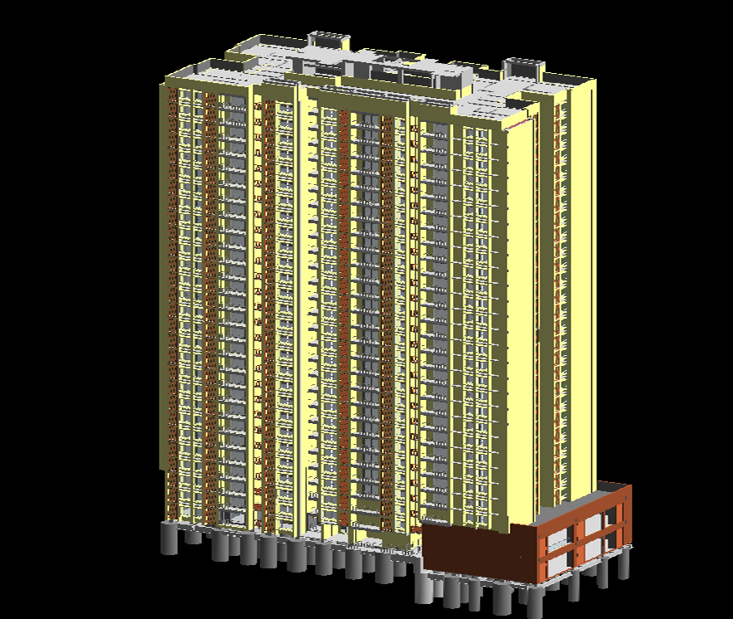

四、整体模型
